Znate li ulogu i karakteristike karbonskog četkica za DC motor?

U DC motorima ugljikove četke (koje se nazivaju i četkice) su ključne vodljive komponente i imaju važne odgovornosti. Koje su temeljne značajke i funkcijeUgljična četka za istosmjerni motor?

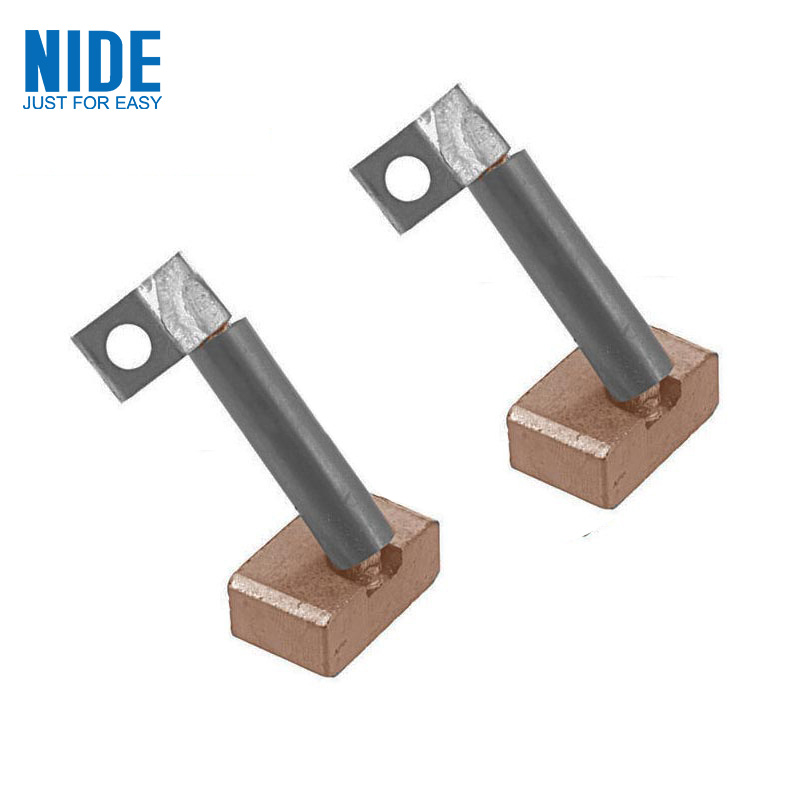

Jedinstvo vodljivosti i otpornosti na habanje:Ugljična četka za istosmjerni motorobično je izrađen od grafitnih ili grafitnih kompozita pomiješanih s metalnim prahom (poput bakra). Grafit pruža ključni podmanji i koeficijent niskog trenja kako bi se osiguralo upravljanje trošenjem kada je u kontaktu s rotirajućim komutatorom; dok dodane metalne komponente (poput bakrenog praha) značajno poboljšavaju vodljivost kako bi zadovoljile potrebe velikog prijenosa struje. Ova kombinacija materijala omogućava mu da izdrži kontinuirano mehaničko trošenje tijekom provođenja struje.

Fleksibilni elastični kontakt: Ugljična četka nije strogo fiksirana, već se nježno i kontinuirano pritiska na površinu komutatora konstantnom tlačnom oprugom. Ovaj elastični kontaktni mehanizam je presudan, jer osigurava da čak i kada je komutator nepravilan zbog rotacije ili laganog udaranja, može se održavati stabilna električna veza s niskim otporom, minimizirajući kontaktni otpor i iskre.

Pozicioniranje dijelova za nošenje: Ugljične četke su potrošne zbog kontinuiranog trenja s rotirajućim komutatorom velike brzine. Na njihov radni vijek utječu faktori kao što su kvaliteta materijala, radna struja, brzina motora, komutacija, okoliš (poput prašine, vlaga, temperatura) i proljetnog tlaka. Dizajn bi trebao biti lako provjeriti i zamijeniti.

Most prijenosa snage je najosnovnija funkcijaUgljična četka za istosmjerni motor. U istosmjernoj motoru, rotirajuća armatura (rotor) namota treba dobiti struju iz vanjskog statičkog izvora napajanja kako bi se stvorio magnetsko polje i okretni moment. Kao stacionarna komponenta, četkica ugljika je spojena na fiksnu liniju snage na jednom kraju i klizi u kontaktu s segmentom komutatora pričvršćenim na osovini rotora na drugom kraju, kontinuirano i pouzdano prenoseći snagu vanjskog istosmjernog napajanja na rotirajući rotor rotiranja, pružajući energetski unos za motorni navod (motorni navod) ili prijenos motornog navijača.

Ključna veza u postizanju mehaničkog ispravljanja (komutacije): Da bi se istosmjerni motor kontinuirano okretao, smjer struje u namotu rotora mora se povremeno mijenjati (komunicirati) u trenutku kad prođe kroz neutralnu liniju magnetskog pola. Segmenti komutatora okreću se s rotorom, a različiti segmenti zauzvrat kontaktiraju fiksne ugljične četkice i automatski mijenjaju krug namotanog rotora spojen na napajanje (ili opterećenje) u koordinaciji s položajem četkica. Carbon četkica fizički ostvaruje prebacivanje struje u rotirajućem namotu kroz uredno kontakt i odvajanje s različitim segmentima komutatora, odnosno mehaničkog ispravljanja "procesa. To je osnova za kontinuirani rad istosmjernog motora.

Održavajte stabilnu električnu vezu: održavajte bliski kontakt s komutatorom kroz opružni tlak i održavajte put niskog otpora, niskog gubitka električnog priključka, čak i u slučaju vibracije ili male ekscentričnosti, osiguravajući učinkovitost prijenosa energije.

Izvedba komutacije iskre: u trenutku trenutne komutacije, zbog postojanja induktivnosti zavojnice, neizbježno će se generirati sitne iskre (komutacijske iskre). Dobro dizajnirane karbonske četkice imaju određenu sposobnost gašenja luka (sam grafit također ima određenu ulogu) i pomažu u oslobađanju ovog dijela energije dobrim putem provodljivosti, smanjujući oštećenje iskre na komutator i namotavanje

izolacija.

Ugljična četka za istosmjerni motor neophodan je vodljivi most između stacionarnog kruga i rotirajućeg kruga u istosmjernom motoru. Odgovoran je za učinkovit prijenos električne energije, a također je fizički izvršitelj jezgrene funkcije automatskog mijenjanja smjera struje rotora (komutacije). Njegov poseban materijalni sastav (vodljivi + otporan na habanje) i metoda elastične presijecanja osiguravaju relativno stabilan i pouzdan rad u teškim kliznim okruženjima trenja. Međutim, upravo zbog ovog kontinuiranog trenja postaje ključni dio nošenja koji zahtijeva redovito održavanje i zamjenu, što ima izravan utjecaj na performanse i život motora. Redovita inspekcija i zamjena ugljičnih četkica koje se nose do krajnjih granica važan je dio održavanja normalnog rada istosmjernog motora.
