Komutator za električne alate: mala komponenta iza pouzdanih performansi motora

Kada ljudi koriste električne alate kao što su električne bušilice, kutne brusilice, pile i strojevi za poliranje, obično se fokusiraju na snagu motora, brzinu i trajnost. Međutim, unutar mnogih brušenih električnih motora, mala komponenta igra ključnu ulogu u pretvaranju električne energije u mehaničko gibanje -Komutator za električne alate. Iako je komutator samo mali dio sklopa motora, njegov dizajn izravno utječe na učinkovitost motora, radnu stabilnost, razinu buke i vijek trajanja. U industrijama koje zahtijevaju rotirajuću opremu velike brzine, proizvodnja komutatora uključuje precizan inženjering, odabir materijala i strogu kontrolu kvalitete.

Što je komutator za električne alate?

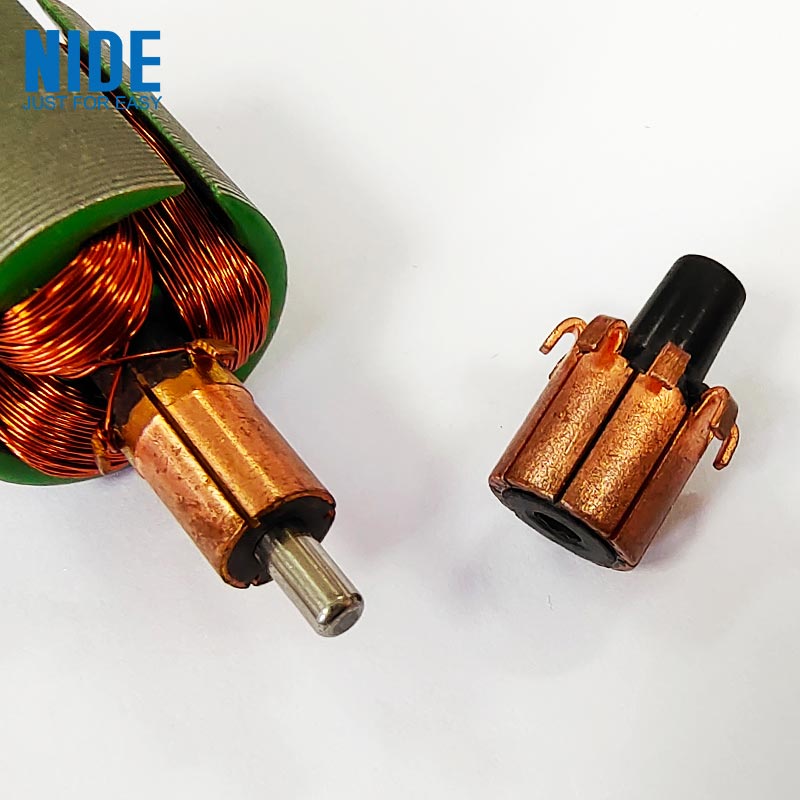

A Komutator za električne alateje rotirajuća električna sklopna komponenta koja se koristi u brušenim istosmjernim motorima i univerzalnim motorima. Njegova glavna funkcija je kontrolirati smjer struje koja teče kroz namote motora, omogućujući rotoru motora da se nastavi okretati. Tipični komutator se sastoji od:

komponenta	Funkcija
Bakreni segmenti	Provedite električnu struju između četkica i namota rotora
Izolacijski materijal	Električno odvaja pojedinačne bakrene segmente
Osnovna struktura	Pruža mehaničku potporu za rotirajući rad
Priključni terminali	Spaja komutator s namotima motora

Tijekom rada, ugljene četkice dolaze u dodir s rotirajućom površinom komutatora za prijenos električne energije na motor.

Zašto je komutator važan u motorima električnih alata?

Motor električnog alata radi pod zahtjevnim uvjetima: Visoka brzina rotacije Često pokretanje i zaustavljanje Teška mehanička opterećenja Kontinuirana vibracija Komutator mora održavati stabilan električni kontakt tijekom ovih uvjeta. Dobro dizajniran komutator pomaže poboljšati: Učinkovitost motora Stabilnost rotacije Električna vodljivost Radni vijek alata Ako se površina komutatora neravnomjerno troši, to može dovesti do problema kao što su: Povećano iskrenje Smanjena snaga motora Pretjerano stvaranje topline Skraćeni vijek trajanja četkice

Tajna industrije: Kvaliteta površine komutatora važnija je od njegovog izgleda

Komutator može izgledati kao jednostavna bakrena komponenta, ali stanje njegove površine iznimno je važno. Proizvođači motora obraćaju posebnu pozornost na: Preciznost segmenata Hrapavost površine Točnost okruglosti Izolacijski razmak Čak i male razlike u proizvodnji mogu utjecati na: Stabilnost kontakta s karbonskim četkicama Električni otpor Stvaranje topline Za brze električne alate, mala neravnoteža u rotirajućoj komponenti može stvoriti vibracije i smanjiti rad motora.

Materijali koji se koriste u komutatorima električnih alata

Kombinacija materijala komutatora određuje njegovu električnu i mehaničku izvedbu.

Bakreni segmenti

Bakar se obično koristi zbog: Visoka električna vodljivost Dobre toplinske performanse Prikladna mehanička svojstva

Izolacijski materijali

Izolacija između bakrenih segmenata sprječava električne kratke spojeve. Uobičajeni materijali uključuju: tinjac Visokotemperaturne izolacijske smjese

Specijalni legirani materijali

Neke primjene koriste legure bakra za poboljšanje: Otpornost na habanje Mehanička čvrstoća Izvedba velike brzine

Proizvodni proces iza komutatora električnog alata

Proizvodnja pouzdanog komutatora zahtijeva nekoliko preciznih procesa.

Formiranje bakrenog segmenta

Bakreni komadi oblikovani su u precizne segmente prema zahtjevima dizajna motora.

Kalupljenje i montaža

Bakreni segmenti fiksirani su izolacijskim materijalima kako bi se stvorila potpuna rotirajuća struktura.

Strojna obrada i završna obrada površina

Površina komutatora je precizno obrađena kako bi se osiguralo: Ispravan promjer Glatka kontaktna površina Stabilna rotacija

Testiranje

Inspekcije kvalitete mogu uključivati: Mjerenje dimenzija Ispitivanje električne vodljivosti Ispitivanje izolacije Ispitivanje dinamičke ravnoteže

Komutator nasuprot tehnologiji motora bez četkica

S razvojem tehnologije motora bez četkica, neki su moderni električni alati zamijenili tradicionalne motore s četkicama. Razlike uključuju:

Značajka	Brušeni motor s komutatorom	Motor bez četkica
Struktura	Koristi četke i komutator	Koristi elektronički sustav upravljanja
Održavanje	Zahtijeva zamjenu četkice tijekom vremena	Općenito manje mehaničko trošenje
trošak	Ekonomičniji dizajn	Veći tehnološki zahtjevi
Primjena	Uobičajeno u mnogim tradicionalnim električnim alatima	Sve se više koristi u naprednim alatima

Unatoč rastu motora bez četkica, motori temeljeni na komutatoru i dalje su naširoko korišteni zbog svoje zrele tehnologije, troškovnih prednosti i pouzdanih performansi.

Uobičajene primjene komutatora u električnim alatima

Komutatori se široko koriste u motorima za:

Električne bušilice

Osigurajte stabilnu rotaciju za operacije bušenja i pričvršćivanja.

Kutne brusilice

Podržava rotaciju velike brzine u zahtjevnim radnim uvjetima.

Električne pile

Održavajte rad motora tijekom reznih opterećenja.

Brusilice i alati za poliranje

Osigurajte dosljednu kontrolu brzine za površinsku obradu.

Skriveni izazov: upravljanje toplinom i trošenjem

Jedan od najvećih izazova u dizajnu komutatora je kontrola odnosa između električnih performansi i mehaničkog trošenja. Tijekom rada: Četke stvaraju trenje Električna struja stvara toplinu Rotacija stvara mehaničko naprezanje Dobar dizajn komutatora mora uravnotežiti: Vodljivost Otpornost na habanje Temperaturna stabilnost Pouzdanost kontakta Zbog toga su odabir materijala i točnost izrade bitni.

Budući trendovi komutatora električnih alata

Poboljšana tehnologija materijala

Budući razvoj može se usredotočiti na: Bolji materijali otporni na habanje Poboljšana izvedba legure bakra Duži vijek trajanja

Preciznija proizvodnja

Napredna proizvodna oprema poboljšat će: Dimenzijska točnost Konzistencija površine Učinkovitost motora

Razvoj hibridnog motora

Iako motori bez četkica rastu, poboljšane tehnologije motora s četkicama mogu nastaviti služiti troškovno osjetljivim i industrijskim aplikacijama.

Zaključak: mala komponenta koja podržava moćne alate

Komutator za električne alate može biti skriven unutar motora, ali njegova je uloga ključna za pretvorbu električne energije i stabilan rad. Preciznom proizvodnjom, naprednim materijalima i stalnim poboljšanjima, komutatori nastavljaju podržavati pouzdanu izvedbu bušilica, brusilica, pila i mnogih drugih električnih alata. Ova mala rotirajuća komponenta pokazuje kako čak i najmanji dijelovi mogu imati veliki utjecaj na performanse industrijske opreme.
