Što sprječava curenje struje kroz namote vašeg motora?

Unutar svakog elektromotora, bakreni namoti prenose struju. Smješteni su unutar čeličnih utora. Čelik provodi struju. Bakar provodi struju. Ako se dodiruju, struja curi. Motorni kratki. Performanse padaju. Na kraju, motor zakaže.

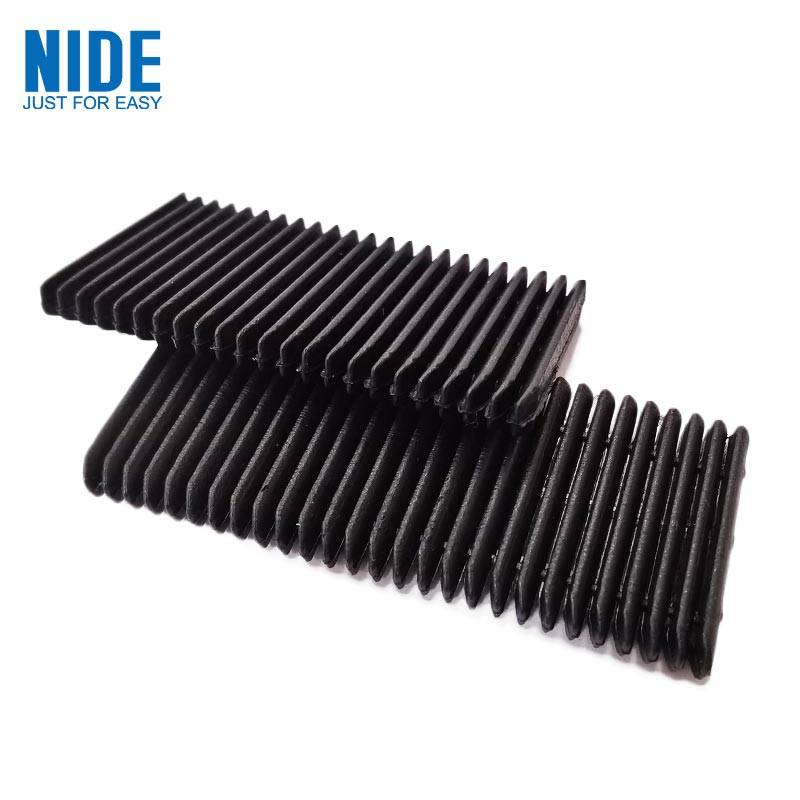

Jedina stvar koja stoji između bakra i čelika je tanka ploča materijala tzvelektrični izolacijski papir.

Ne izgleda puno. Debljina milimetra. Izrežite na precizne oblike. Gurnuo u utor prije nego što su namotaji ušli unutra. Ali bez njega motor ne radi.

Što izolacijski papir zapravo radi

Jezgra statora izrađena je od naslaganih čeličnih lamela. Utori su izbušeni u njima. Inženjer umetne komad izolacijskog papira u svaki utor, presavijen da obloži zidove. Zatim ulaze namoti. Zatim klin utora zatvara otvor.

List ima tri posla. Prvo, električna izolacija — spriječiti preskakanje struje s bakra na čelik. Drugo, mehanička zaštita — ublažite namotaje od tvrdih rubova čeličnih ploča. Treće, upravljanje toplinom — neki stupnjevi pomažu u odvođenju topline od namota.

Ako papir zakaže na bilo kojem od ovih, motor ne radi.

Materijalne obitelji

Nije svaki izolacijski papir isti. Za različite motore potrebni su različiti materijali. Izbor ovisi o temperaturi, naponu, mehaničkom naprezanju i cijeni.

Donja tablica prikazuje najčešće tipove koji se danas koriste u proizvodnji motora.

DMD je radni konj. Pokriva većinu standardnih motora po razumnoj cijeni. NMN dodaje mehaničku žilavost. NHN dodaje otpornost na toplinu. Aramidni papir dodaje oboje plus vrhunsku dielektričnu čvrstoću. Poliimidna folija je za uske prostore.

Razumijevanje temperaturnih razreda

Svaki izolacijski materijal ima temperaturnu oznaku. Ovo nije marketing. To je provjerena granica.

Odabir pogrešne klase uobičajena je pogreška. Ako motor neprekidno radi na 140°C, klasa B (130°C) neće uspjeti. Klasa F (155°C) je minimalni siguran izbor.

Ali imajte na umu: temperatura se odnosi na kontinuirani rad. Vršne temperature mogu biti više. Dobri inženjeri dodaju maržu. Motor koji neprekidno radi na 140°C trebao bi imati izolaciju klase H, a ne samo klase F.

Ključni parametri: Što specifikacija zapravo znači

Kadaocjenjivanje izolacijskog papira, važno je nekoliko tehničkih parametara. Evo što oni znače.

Debljina.Mjereno u milimetrima. Tipični raspon je od 0,15 mm do 0,40 mm za obloge utora. Deblji papir osigurava veću dielektričnu čvrstoću i bolju mehaničku zaštitu. Tanji papir ostavlja više prostora za bakar, povećavajući gustoću snage motora. Kompromis je inženjerska prosudba.

Dielektrična čvrstoća.Mjereno u kilovoltima po milimetru. To vam govori koliko napona papir može blokirati prije nego što se pokvari. Tipična vrijednost za DMD je 5-8 kV za list od 0,2 mm. Što je veće, to je bolje, ali stvarni zahtjev ovisi o naponu motora. Za 400V EV motor, 3-5 kV je dovoljno. Za sustave od 800 V, 6-8 kV je sigurnije.

Vlačna čvrstoća.Mjereno u Newtonima po 15 mm širine. To vam govori koliku silu povlačenja papir može podnijeti prije nego što se podere. Važno jer se papir savija i ubacuje strojno. Slab papir se trga tijekom sastavljanja. Slijedi zastoj.

Istezanje pri prekidu.Postotak istezanja prije kidanja. Papir koji se rasteže 10-15% više oprašta tijekom savijanja. Krhki papir puca na oštrim kutovima.

Otpornost ruba na trganje.Mjereno u Newtonima. Papir se savija. Nabori stvaraju točke stresa. Ako je otpor ruba na trganje nizak, papir se cijepa na liniji savijanja tijekom umetanja.

Dobar dobavljač navodi ove brojeve na potvrdi materijala. Loš dobavljač kaže da "udovoljava industrijskim standardima" bez davanja stvarnih ispitnih vrijednosti.

Zašto su EV motori drugačiji

Motori električnih vozila promijenili su tržište izolacijskog papira. Zahtjevi su stroži.

Više temperature.EV motori se zagrijavaju od industrijskih motora. Hlađenje tekućinom pomaže, ali vruće točke i dalje dosežu 160-180°C. Materijali klase H (180°C) su standardni. Neki proizvođači prelaze na klasu C (220°C) za dizajne sljedeće generacije.

Viši naponi.Rani EV motori radili su na 300-400 V. Noviji sustavi rade na 800V. Sustavi koji dolaze radit će na 1200 V ili više. Zahtjevi za dielektričnu čvrstoću su se udvostručili. Papir koji je radio na 400 V možda nije siguran za 800 V.

Izlaganje ulju.Mnogi EV motori koriste ulje za hlađenje i podmazivanje. Izolacijski papir sjedi u tom ulju. Neki materijali bubre ili se razgrađuju u ulju. Papiri na bazi poliimida imaju dobre rezultate. Papiri na bazi poliestera mogu imati ograničenja. Zatražite podatke o ispitivanju kompatibilnosti ulja.

Automatizacija.Linije za proizvodnju EV motora rade velikom brzinom. Papir se uvlači iz rola, reže, savija i automatski umeće. Dosljednost materijala je važna. Varijacija debljine od ±0,01 mm može zaglaviti automatizirani umetak.

Tri stvarna problema koji se događaju na proizvodnim trakama

Teorijska svojstva materijala su jedna stvar. Ono što zapravo pođe po zlu u tvornici je drugo.

Problem prvi: papir se kida prilikom savijanja.Stroj savija papir u U-oblik kako bi obložio utor. Ako papir ima nisku otpornost na rub, on se cijepa na liniji savijanja. Red se zaustavlja. Operater uklanja zastoj. Proizvodnja se nastavlja. To se događa desetke puta po smjeni s lošim materijalom.

Drugi problem: dimenzije papira mijenjaju se s vlagom.Aramidni papir upija vlagu iz zraka. U visokoj vlažnosti, širi se. U niskoj vlažnosti, skuplja se. Stroj je kalibriran za jednu veličinu. Kada papir promijeni veličinu, mijenja se presavijeni oblik. Umetak ne uspijeva. Dobri dobavljači šalju papir u ambalaži otpornoj na vlagu. Dobre tvornice ga skladište u klimatiziranim prostorijama.

Treći problem: kontaminacija ljepilom.Neki izolacijski papiri imaju ljepljivi sloj koji se aktivira toplinom na jednoj strani. Nakon umetanja, toplina spaja papir na stijenke utora. Ako ljepilo iscuri tijekom skladištenja ili prijenosa, lijepi se za strojne vodilice. Skuplja se prašina. Pomaci poravnanja. Rješenje je čista proizvodnja i odgovarajuće obloge za otpuštanje.

Kako točno odrediti izolacijski papir

Ovdje je pravi primjer specifikacije za vučni pogon EV motora.

Pošalji ovo trima dobavljačima. Usporedite izvješća o ispitivanju koja pružaju. Pitajte o varijacijama — serija do serije, rola za rolu. Vjeruje se dobavljaču koji odgovara podacima.

Šest pitanja koja kupci postavljaju

Mogu li koristiti isti izolacijski papir za sve svoje motore?
Obično ne. Različiti motori rade na različitim temperaturama i naponima. Standardizacija na jednom materijalu pojednostavljuje inventar, ali vas prisiljava da koristite materijal više kvalitete nego što je potrebno za neke motore, povećavajući troškove. Ili koristite materijal niže kvalitete i riskirate kvar. Bolje je kvalificirati dva ili tri materijala i uskladiti ih s aplikacijama.

Koja je razlika između NMN i NHN?
Srednji sloj. NMN koristi poliesterski film. NHN koristi poliimidni film. Poliimid podnosi više temperature. Za motore koji rade ispod 155°C, NMN je u redu. Za 155-180°C odaberite NHN. Razlika u cijeni je skromna.

Znači li deblji papir uvijek bolju izolaciju?
Ne uvijek. Dielektrična čvrstoća raste s debljinom, ali mehaničko pristajanje postaje teže. Debeli papir zauzima prostor unutar utora. Taj je prostor mogao sadržavati više bakra. Dizajneri motora mijenjaju debljinu izolacije u odnosu na bakreno punjenje. Tanji papir omogućuje više bakra, veću snagu, ali zahtijeva bolju kontrolu procesa.

Koliki je rok trajanja izolacijskog papira?
Ovisi o uvjetima skladištenja. U originalnom pakiranju, klimatizirani, aramidni papir traje godinama. Materijali na bazi poliestera mogu se brže razgraditi. Glavni rizici su upijanje vlage i starenje ljepila. Ako je papir bio pohranjen dulje od dvije godine, testirajte uzorak prije uporabe.

Kako mogu znati je li dokument dobavljača dosljedan?
Zatražite Cpk podatke o debljini. Cpk od 1,33 ili viši znači da je proces sposoban. Također zatražite izvješća o ispitivanju od serije do serije. Ako ih dobavljač ne može proizvesti, ne kontrolira svoj proces.

Može li se izolacijski papir reciklirati?
Većina je duroplasta ili termoplasta visokih performansi. Recikliranje je teško. Neki aramidni papiri mogu se ponovno obraditi, ali taj postupak nije široko dostupan. Industrijski fokus je na smanjenju otpada pri rezanju i umetanju, a ne na recikliranju nakon upotrebe.

Napomena o kompatibilnosti s klinovima za utore

Izolacijski papiroblaže zidove proreza. Utorni klin zatvara otvor. Moraju raditi zajedno.

Klin pritišće papir na otvoru proreza. Ako je papir premekan, klin će se zabiti u njega. Ako je papir previše krt, puknut će na mjestu kontakta s klinom.

Za EV motore, mnogi inženjeri spajaju aramidni papir s aramidnim klinovima. Ista porodica materijala, slično toplinsko širenje i mehaničko ponašanje. Za generalne motore, DMD papir s klinovima od staklenih vlakana dokazana je kombinacija.

Prilikom narudžbe od dobavljača navedite obje stavke zajedno. Dobavljač tada može uskladiti sustave materijala.
